Nucená ventilace transformátorů

V rámci ucelené nabídky nabízíme instalaci ( návrh, dodávku a montáž ) nucené ventilace k suchým i olejovým transformátorům.

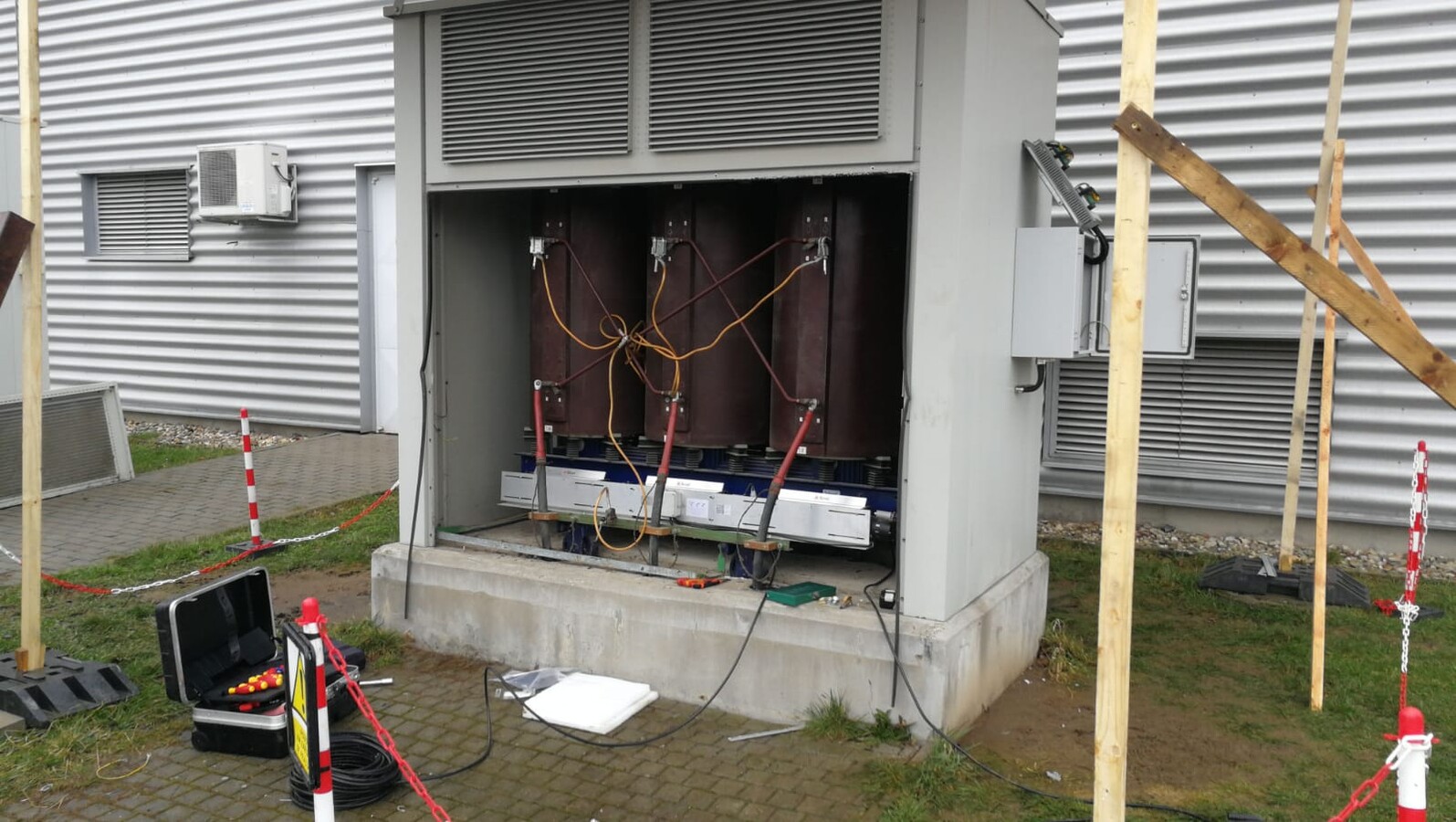

Buď to se jedná o novou dodávku v rámci objednání nového transformátoru, která uvedené řešení již zahrnuje ( dodávka TESAR ), nebo se jedná o modernizaci stávajících transformátorů jiných výrobců ( SIEMENS, ABB, SCHNEIDER ELECTRIC, SGB, atd. ), kde se jedná o doplnění.

Instalace nucené ventilace zvyšuje zatížení transformátoru trvale až o 40%. Účinným snížením pracovní teploty transformátoru lze prodloužit životnost o 30 až 50%. Ideální technicko ekonomické využití transformátoru je přenos energie mezi 70-80% jeho jmenovité kapacity.

Přehřívání transformátoru způsobuje např.:

1) vysoký podíl vyšších harmnonických frekvencí proudu - vysoké THDI ( celkové zkreslení harmonických proudů )
2) nevhodné krytování IP2X, IP3X ( snížení průchodnosti chladícího vzduchu při nenucené ventilaci (AN) )
3) chybně vyřešen chladící vzduch uvnitř trafo komory - trafo kobky ( při IP00 )
4) krátko či dlouhodobé přetěžování transformátoru
5) špatný návrh výkonu transformátoru projekční firmou

Naše řešení zahrnuje:

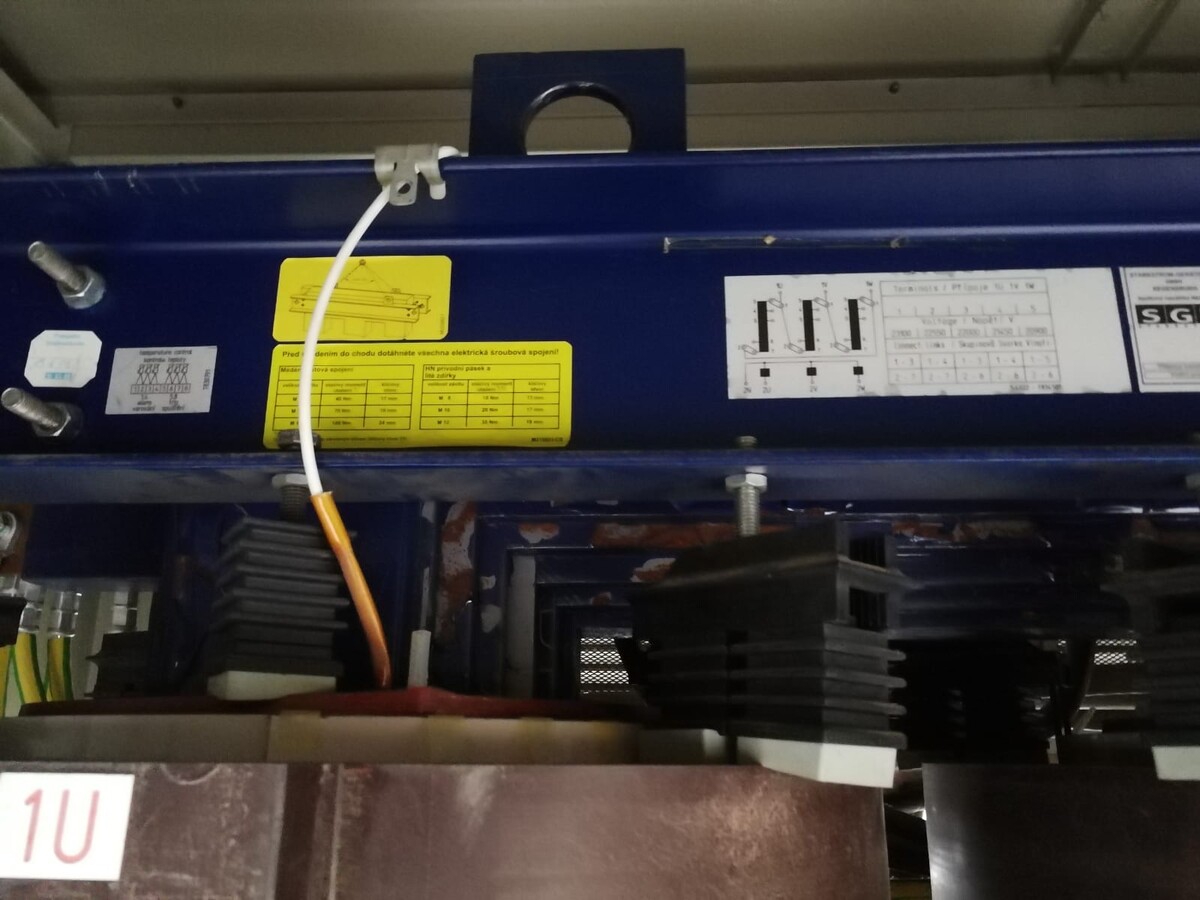

1) dodávku a montáž nových odporových senzorů teplot -  PT100 do cívek vinutí 3 x + opčně i 1 x PT100 na jádro - magnetický obvod ( výměna za PTC )

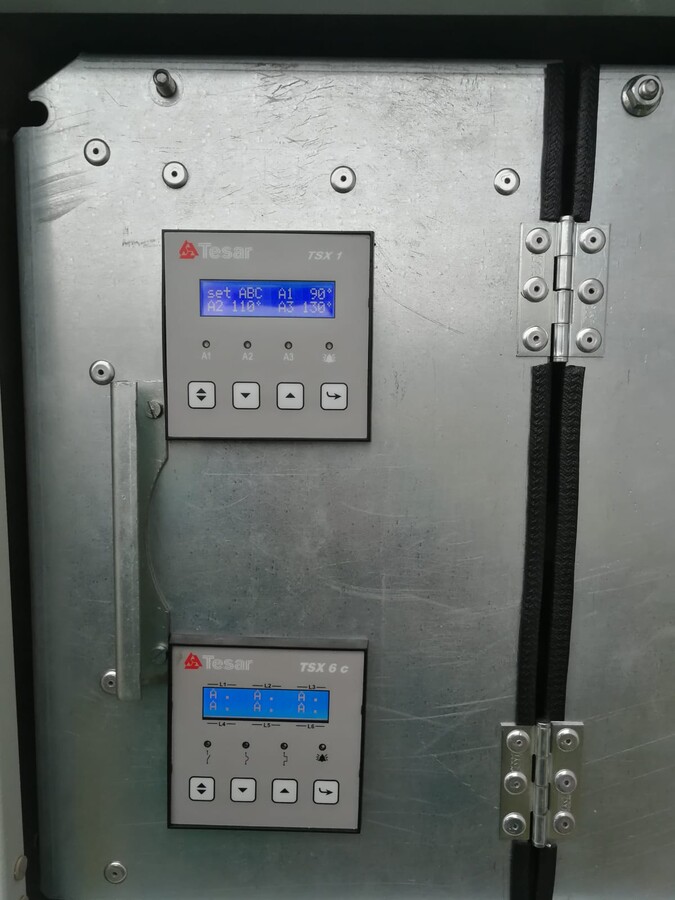

2) dodávku a montáž jednotky TSX1 - vyhodnocující jednotka teplot vinutí ( 4 x vstup PT100 )
( evenuálně TSX1s s komunikací MODBUS RTU )
zde je digitálně zobrazena aktuální teplota cívek transformátoru s volitelnou opcí nastavení výstupních relé:
A1 - releový výstup pro spínání ventilátorů (aktivace +90°C )*
A2 - releový výstup pro signalizaci prvního stupně - výstraha - alarm (aktivace +110 až +120°C )*
A3 - releový výstup pro vypnutí - trip (aktivace +135 až 140°C )*
*pozn. rozsah mezních teplot je volitelný a záleží na předepsání od výrobce

3) dodávku a montáž chladících ventilátorů

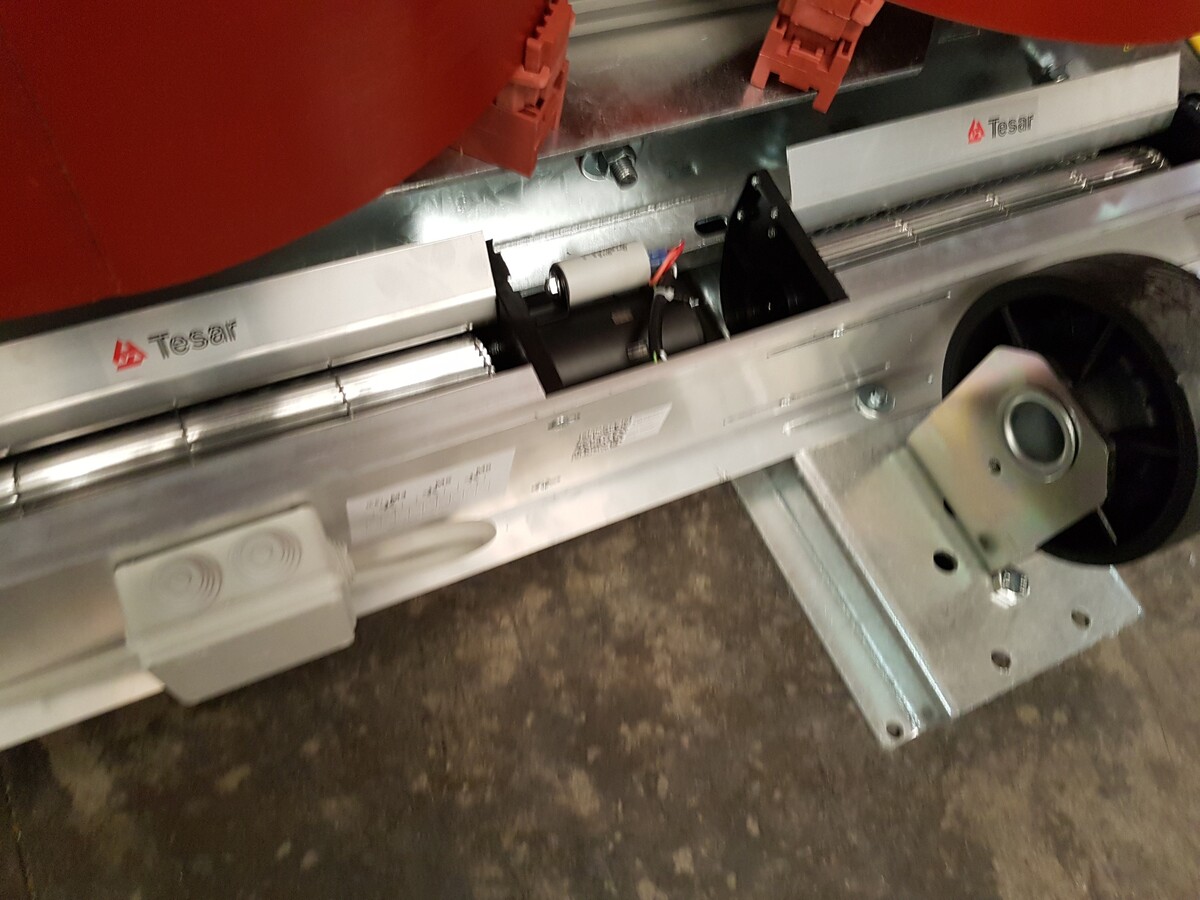

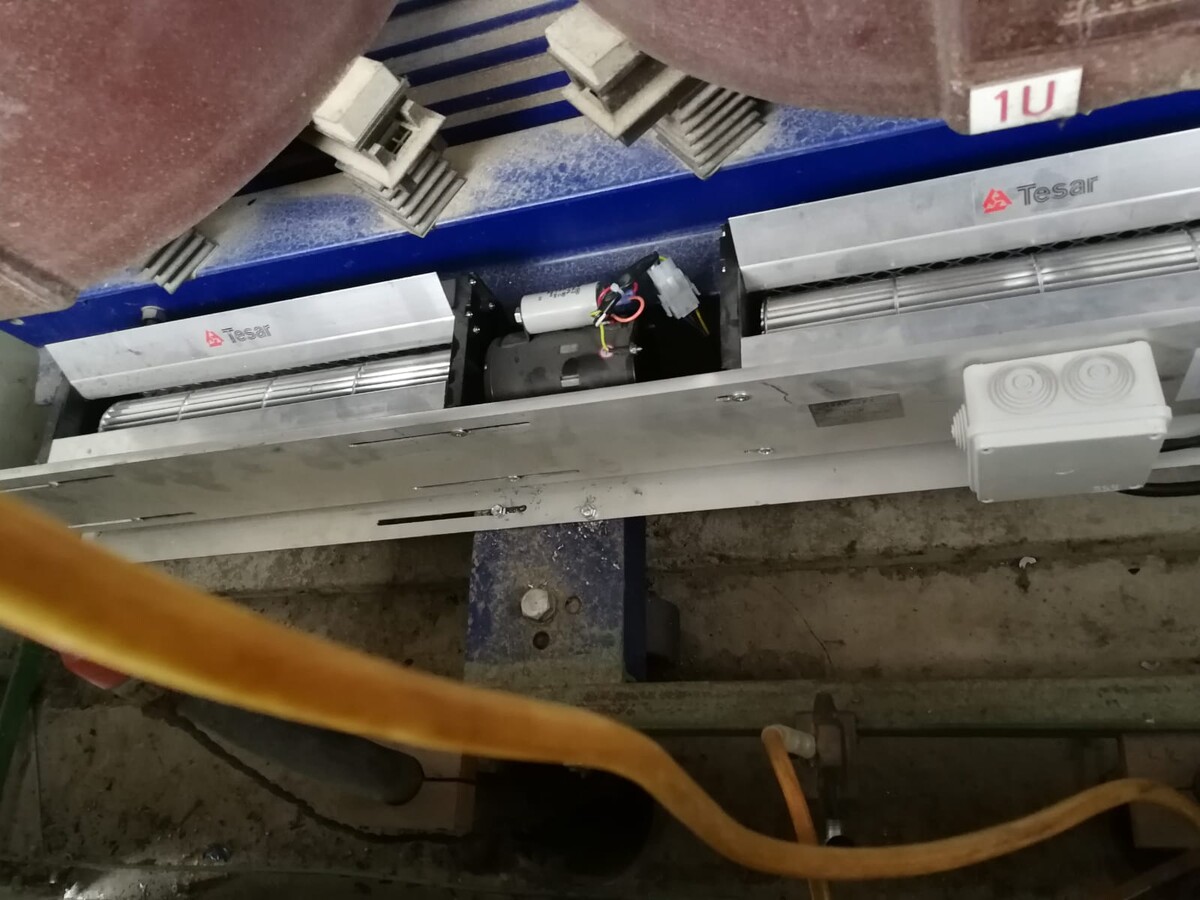

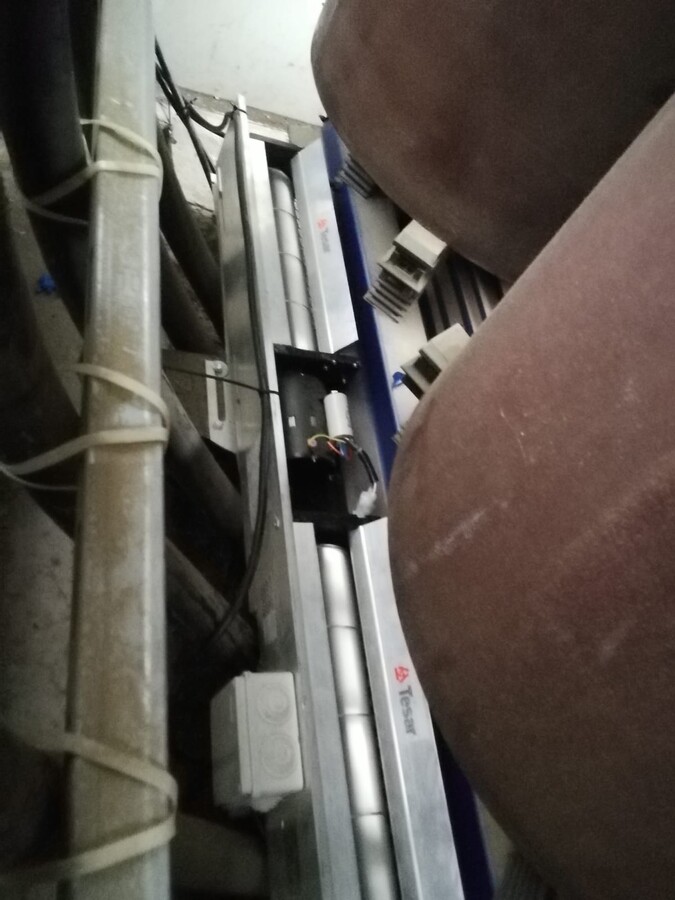

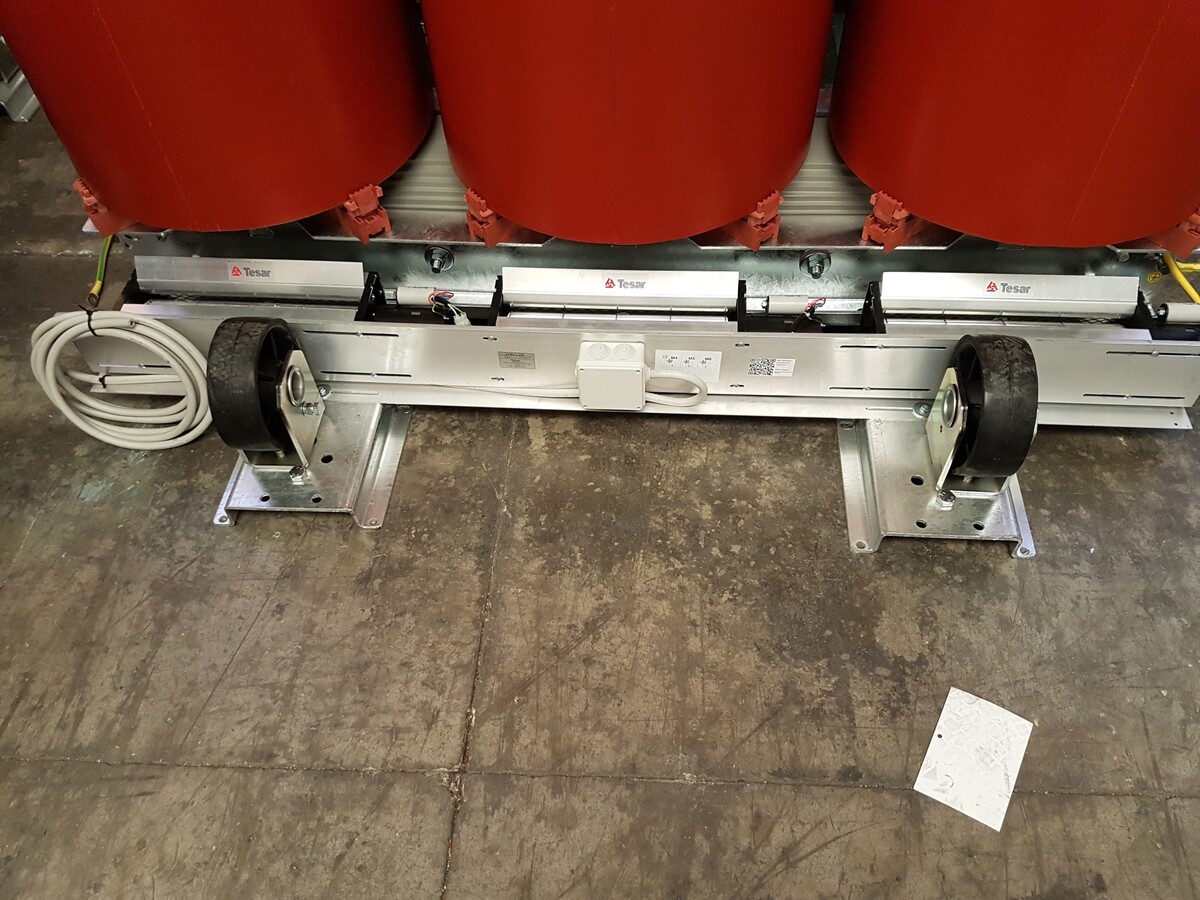

6 ks / transformátor - axiální provedení - vždy 2 ks / cívka / fáze ( oboustranně ). Velikost ventilátoru a výkon je vázán na výkonostní řadu transformátorů. Ventilátory se nachází pod transformátorem a jsou připevněny k profilům držící kolečka nebo na zem.

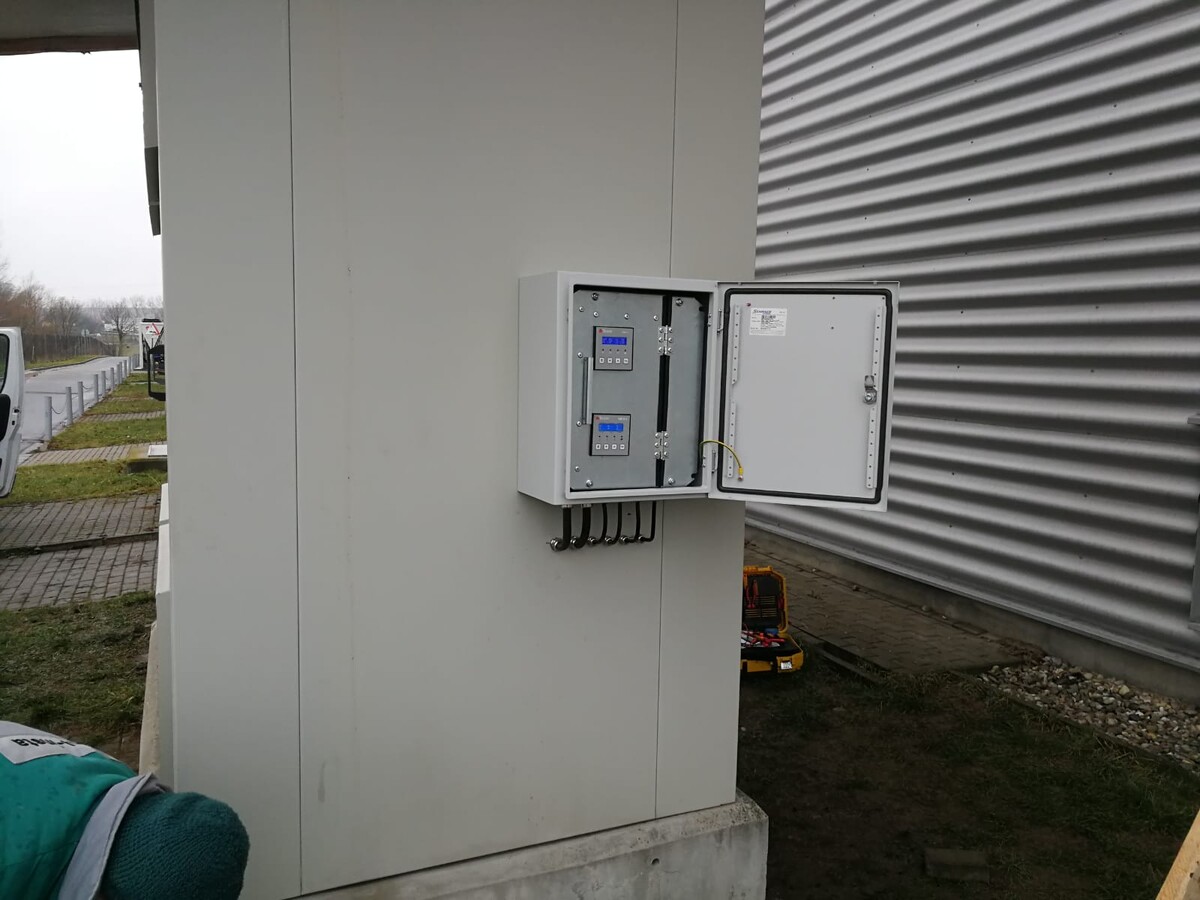

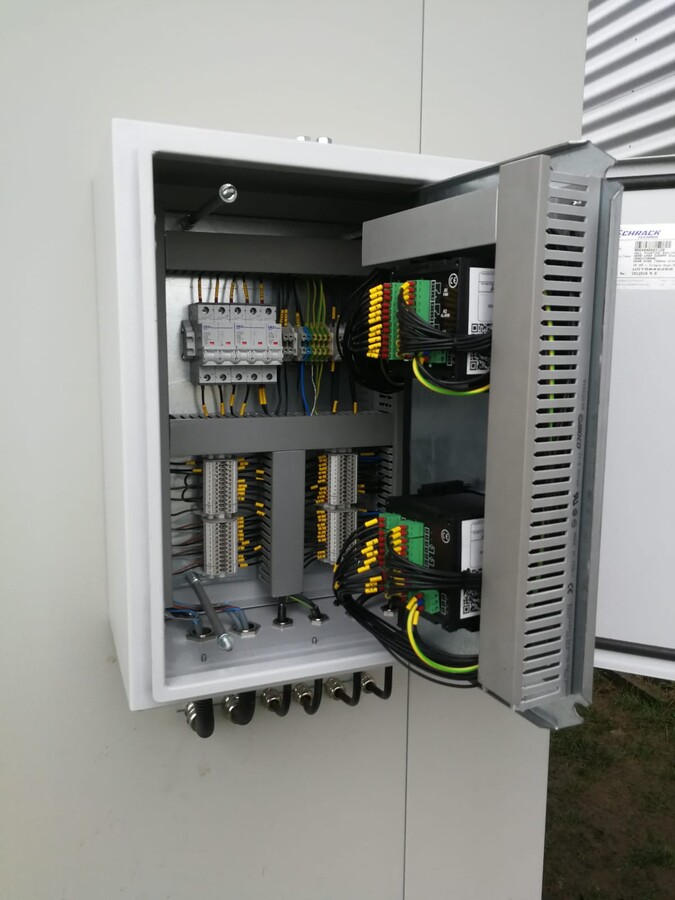

4) dodávka a montáž jednotky TSX6c - řídící jednotka chladících ventilátorů
umožňuje automaticky, manuální a vypnutý provoz ventilátorů, jednotka si sleduje a vyhodnocuje proud jednotlivých ventilátorů, v případě nefunkčnosti, vyššího odběru proudu zobrazuje výstrahu nefunkčnosti.
komunikuje s TSX1 která TSX6c zasílá startovací povel k zahájení chlazení
